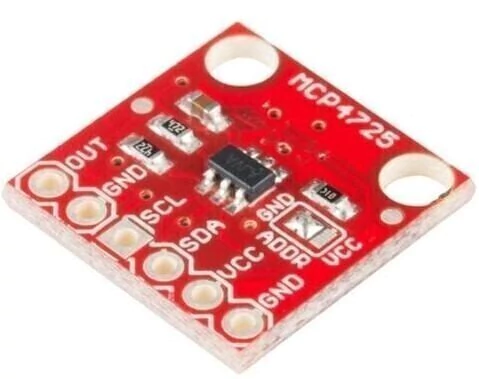

- O Conversor Digital Analógico MCP4725 (CDA), internacionalmente conhecido por DAC, é um pequeno dispositivo digital capaz de realizar a conversão de sinais digitais em sinais analógicos quando aplicado em projetos com microcontroladores.
- Os microcontroladores, em geral, fazem a conversão conhecida com ADC, onde são responsáveis pela transformação de sinais analógicos em digitais, sendo necessariamente preciso um dispositivo externo ( Conversor Digital Analógico MCP4725 ) para fazer a conversão no sentido contrário.
- Um Conversor Digital Analógico DAC permite que você envie o sinal analógico, como uma onda senoidal, de uma fonte digital, como a interface I2C no microcontrolador do Arduino. Conversores Digitais para Analógicos são ótimos para a geração de som, instrumentos musicais e muitos outros projetos criativos.
- O Conversor Digital Analógico MCP4725 conta com interface simplificada e resolução de 12-bits, possuindo comunicação I2C, onde é necessário apenas enviar o sinal desejado à saída, de forma que o sinal convertido correspondente será liberado junto ao pino OUT.
- Entre as principais características do Conversor Digital Analógico MCP4725 destacam-se o baixo consumo de energia e a alta precisão no fornecimento dos sinais. Contando ainda com Memória EEPROM (não volátil) interna para armazenar as configurações.
- Os dados de entrada e de configuração programados no Conversor Digital Analógico MCP4725 vão para a memória EEPROM, permitindo ao dispositivo utilizar o recurso de memória, onde o conversor armazena o código de entrada e saída DAC durante o tempo que estiver desligamento, sendo possível utilizar está mesma programação quando for novamente alimentado, sendo um recurso muito útil quando o dispositivo estiver sendo utilizado como DAC de suporte para outros módulos.
CARACTERÍSTICAS:
- Conversor Digital Analógico (DAC);
- Interface I2C (padrão, rápido, e alta velocidade);
- Amplificador de saída configurável;
- Memória EEPROM interna para armazenar as configurações;
- Baixo consumo de energia;
- Oito endereços disponíveis;
- Acompanha barra com 6 pinos;
- Datasheet MCP4725
ESPECIFICAÇÕES:
- Chip: MCP4725;
- Tensão: 2,7 a 5,5V;
- Resolução: 12-bits;
- Interface: I2C (padrão (100 kHz), rápida (400 kHz) ou alta velocidade (3,4 MHz);
- Dimensões (CxLxE): 15x15x1,5mm;
- Peso: 1g;
- Peso com embalagem: 2g.
