Descrição

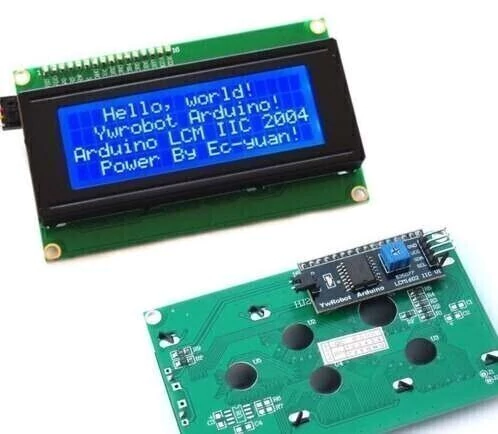

Display Lcd 20x04 2004 Backlight Azul Arduino Raspberry Pic
Um novo de alta qualidade 4linhas de 20 caracteres LCD Módulo
Não só definir o contraste seletor de botão de controle
Também tem uma luz de fundo e interface de comunicação IIC.
Para os iniciantes Arduino, não para a conexão do circuito condutor LCD trabalhosa e complexa e uma dor de cabeça, O real significado deste módulo LCD irá simplificar o circuito, Este módulo diretamente no Para Arduino Sensor Escudo V5.0 Sensor placa de expansão CII interface do dispositivo pode, GM 4 P conexão do sensor Cabo, programado através do para Arduino controlador, você pode facilmente identificar o slogan, sensor Registros de dados
Especificação:
- 100% Brand New e de alta qualidade
- Este produto pode simplificar o circuito.
- Interface: IIC/I2C
- I2C Endereço: 0x27
- Pin Definição: GND & #12289; VCC & #12289; SDA & #12289; SCL
- Iluminado para trás (azul com branco cor de char)
- Tensão de alimentação: 5 V
- PCB tamanho: 60 mm × 99 mm
- Contraste Ajuste: potenciômetro
- Backlight ajustar: Jumper
Código de teste Arduino & #65306;
# Include <fio. H>
# Include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd (0x27,16, 2);//definir o endereço LCD para 0x27 para um 16 caracteres e 2 exibição de linha
Void setup ()
{
LCD. init ();
LCD. backlight ();
LCD. setCursor (0, 0);
LCD. print ("b2cqshop");
LCD. setCursor (0, 1);
LCD. print ("Voltage:");
LCD. setCursor (13, 1);
LCD. print ("V");
}
Void loop ()
{
Int val;
Flutuar temporário;
Val = analogRead (0);
Temp = val/4,092;
Val = (INT) temporário;//
LCD. setCursor (9, 1);
LCD. print (0x30 + val/100, byte);
LCD. print (0x30 + (val % 100)/10, byte);
LCD. print ('.');
LCD. print (0x30 + val % 10, byte);
Atraso (100);
}
Conteúdo da embalagem:
