Descrição
CAN é uma rede geralmente utilizado na industria por causa de sua longa distância, média velocidade de comunicação e alta confiabilidade. É comumente encontrado em modernas máquinas e diagnóstico automotivo.

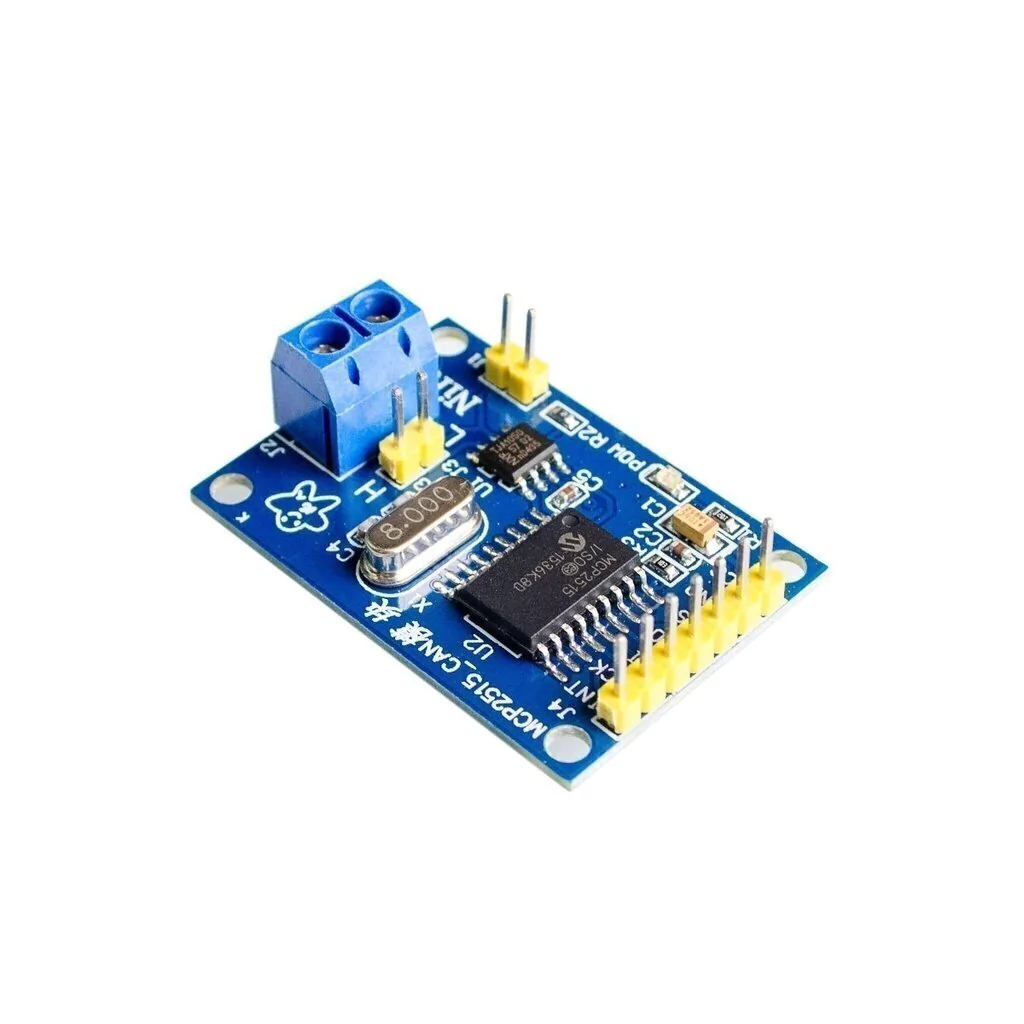

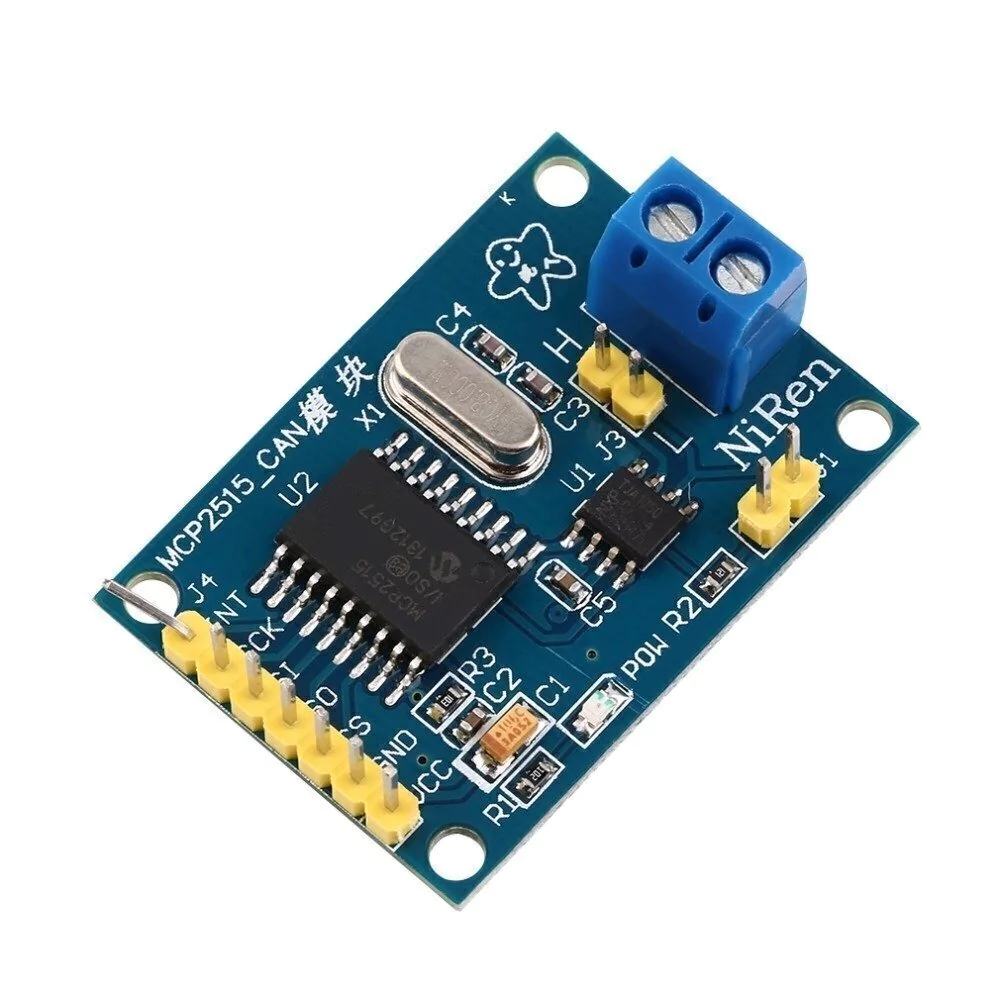

Este módulo utiliza o controlador CAN MCP2515 com interface SPI e o transceptor TJA1050, para aqueles que querem aprender, este módulo é a melhor escolha para os primeiros passos no mundo CAN.
A conexão é feita por meio dos pinos baixo (OBDII 14) e alto (OBDII 6), a biblioteca CanBus dá acesso a informações como a rotação do motor ou a velocidade do veículo.
CARACTERÍSTICAS
* CAN v2.0b em 1 Mb/s
* Inteface SPI de alta velocidade (10 MHz)
* Campo de dados de 0-8 bytes
* Tensão de alimentação: 5VDC
* Corrente de trabalho: Tipico 5mA / 1 uA em espera (exceto o led indicador de alimentação)
* Tamanho do módulo: 43 milímetros x 28 milímetros
DOWNLOADS
* Datasheet MCP2515 [http://www.elecrow.com/download/MCP2515%20CAN%20Controller.pdf]
* Datasheet TJA1050 [http://www.elecrow.com/download/TJA1050.pdf]
* Exemplo 89S52 [http://www.elecrow.com/download/Can%20module%20test%20on%2089S52.zip]
* Exemplo Arduino [http://www.14core.com/wiring-the-mcp2515-controller-area-network-can-bus-diagnostics/]
* Biblioteca Arduino MCP_CAN [https://github.com/coryjfowler/MCP_CAN_lib]
* Biblioteca Arduino CanBus [http://www.play-zone.ch/en/fileuploader/download/download/?d=1&file=custom%2Fupload%2FFile-1427303223.zip]
