Descrição

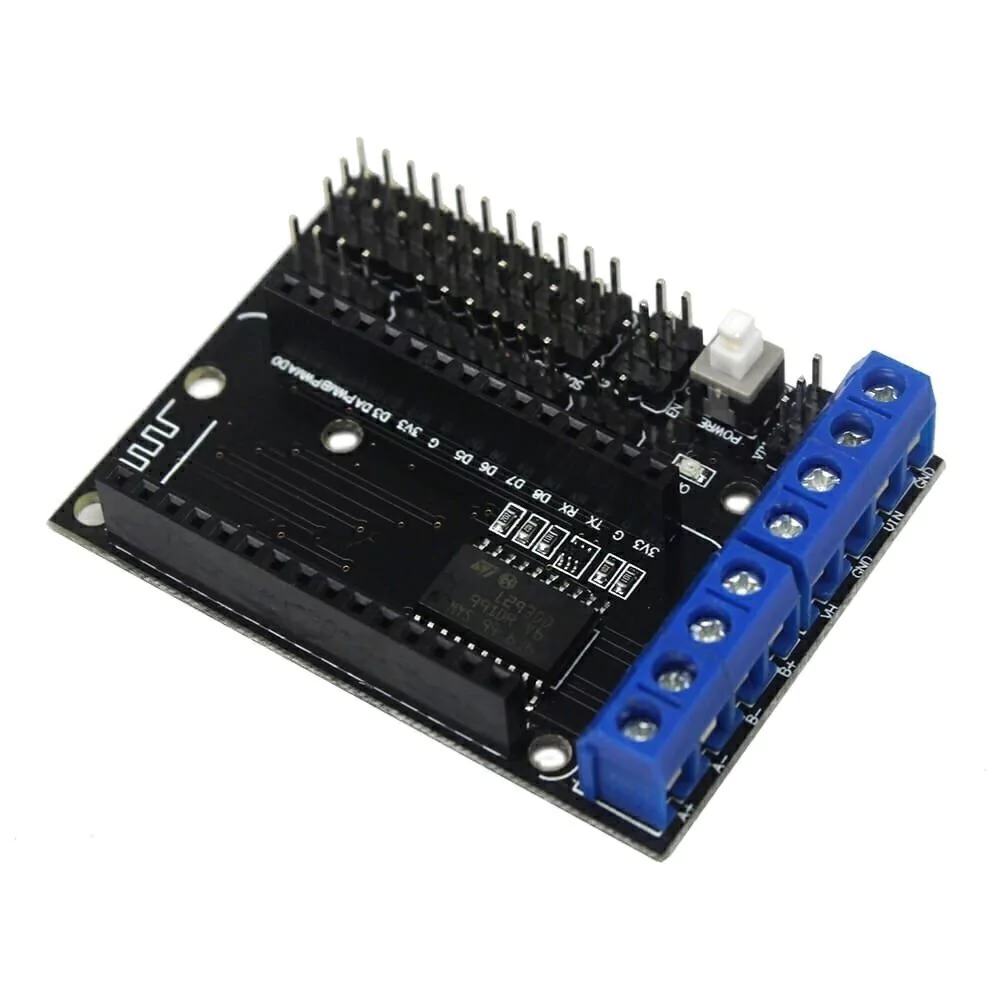

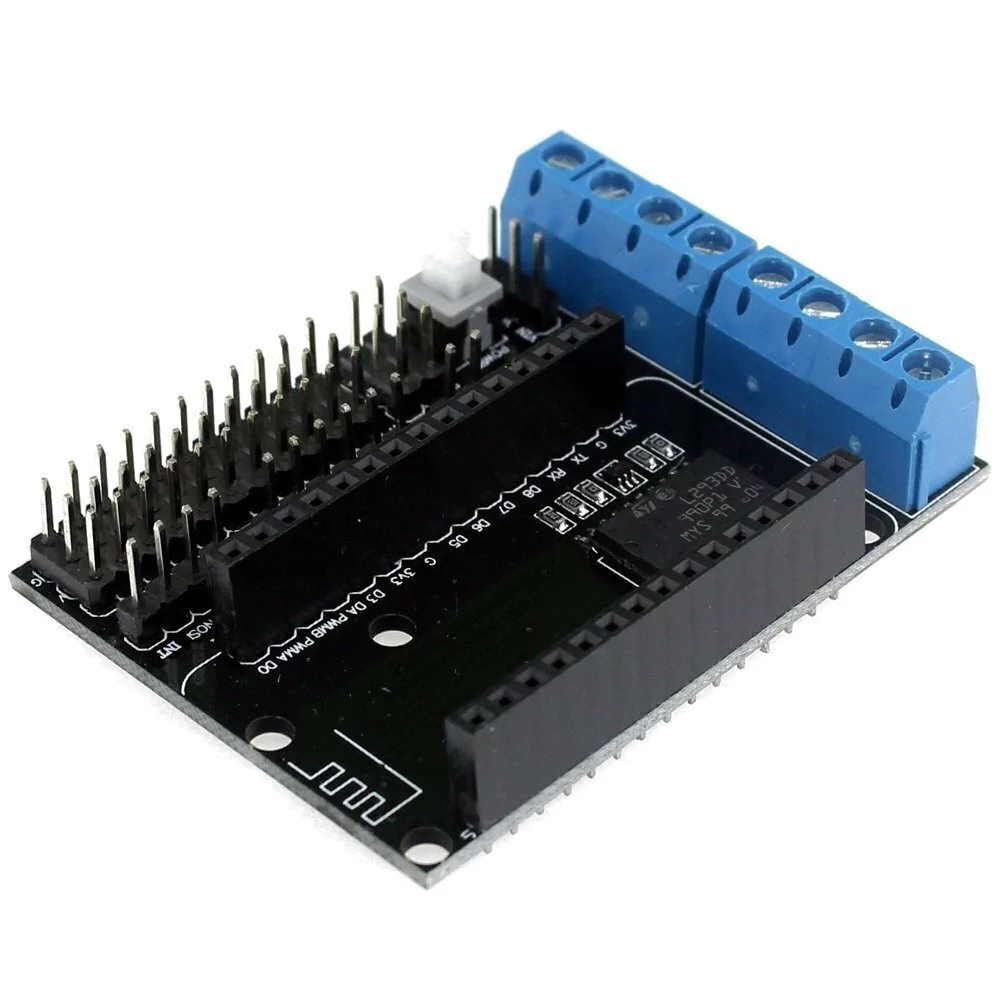

Shield Driver L293d Pra Nodemcu Wifi Esp8266 Esp12e Cp2102

Com o Motor Shield L293D para módulo Wifi ESP8266 NodeMCU você controla até 2 motores DC pela rede wireless, utilizando o NodeMCU ESP8266.
O módulo possui alimentação para motor e shield (alimentação em conjunto ou independente), e suporta correntes de até 1.2A para os motores. Para controle, use as portas D1 e D3 para o motor A, e D2 e D4 para o motor B.
A placa conta ainda com conectores para seleção de interface serial (UART), interface SPI e entrada analógica, além de conexões para habilitar as opções de Enable e Reset do ESP8266 NodeMCU. Verifique na placa o esquema de conexão do módulo NodeMCU.

Características Técnicas
- Nodemcu ESP12E Motor Shield;
- Compatível com Nodemcu V2 Placa Esp8266 ESP-12E;
- Driver do tipo Ponte H;
- Indicado para controle do sentido do giro de motores e a velocidade;
- Pode ser aplicado em 2 motores DC independentes ou 1 motor de passo;
- Botão power disponível na placa;
- Bornes a parafuso para alimentação e conexão dos motores;
- Alimentação dos motores e do shield são separadas;
- Circuito integrado L293D na placa;
- Conectores para interface SPI e UART;
- Conector para entrada analógica;
- Diversos pinos disponíveis para expansão;
- Fácil aplicação;
- NÃO É COMPATÍVEL com Nodemcu V3;

Especificações Técnicas
- Modelo: ESP-12E Motor Shield;
- Driver: L293D
- Compatibilidade: Nodemcu V2 (NÃO é compoatível com Nodemcu V3);
- Tensão do Motor: 4.5V-36VDC;
- Tensão do Módulo: 4.5V-9VDC;
- Potência máxima: 4W;
- Corrente máxima motor: até 1,2A;
- Temperatura de trabalho:-25 ~ + 125°C;
- Porta de Controle: D1, D3 (motor A) e D2, D4 (motor B);
- Dimensões (CxLxE): 58x44x12mm;
